Se tu hai più batterie in serie sommi le loro differenze di potenziale e quindi volgarmente le loro tensioni per cui hai un motore che sempre volgarmente spinge POTENZIALMENTE con più forza. La potenza è definita come il lavoro fatto nell'unita di tempo che con una serie di sostituzioni si giunge alla famosissima equazione P=V x I. In linea generale non può esistere nella fisica classica corrente senza differenza di potenziale, viceversa esiste ddp senza passaggio di corrente. In un sistema di batterie in serie si sommano le tensioni delle due batterie ma non i mAh. Nonostante questo l'autonomia delle due batterie in serie è circa doppia rispetto a quella di una singola batterie di pari caratteristiche.
Premesso che per evitare ulteriori complicazione e rischi di incidenti anche seri le due batterie devono essere identiche, per determinare l'autonomia del sistema è necessario ragionare in termini di energia e non di mAh. Tutto questo è approssimativamente vero per box circuitate: VV/VW/TC che consentono di erogare potenza costante anche al variare del carico. In una serie, la capacità nominale in Ah resta quella del singolo monoblocco. Se una batteria è da 12V, due batterie in serie formano un banco da 24V. Quattro batterie in serie formano un banco da 48V. Otto batterie in serie formano un banco da 96V. Il punto da non confondere è la capacità: in una serie la capacità resta quella del singolo monoblocco.
configurazioni tipiche e loro conseguenze
Le batterie collegate in serie garantiscono prestazioni diverse da quelle collegate in parallelo, influendo su determinati parametri piuttosto che altri. Le batterie UPS in serie sono molto diffuse nei gruppi di continuità professionali, soprattutto quando l’UPS richiede banchi batteria da 24V, 48V, 96V o tensioni superiori. Collegare batterie UPS in serie significa unire il polo positivo di una batteria al polo negativo della batteria successiva. Se una batteria è da 12V, due batterie in serie formano un banco da 24V. Quattro batterie in serie formano un banco da 48V. Otto batterie in serie formano un banco da 96V. Il vantaggio principale è ottenere tensione adeguata al progetto, non aumentare direttamente l’Ah.
La differenza tra serie e parallelo è fondamentale: la serie aumenta la tensione, mentre il parallelo aumenta la capacità e l’autonomia mantenendo invariata la tensione. Una stringa in serie si comporta come una catena: se un elemento è debole, l’intero banco può perdere prestazioni. Nei sistemi in serie la stessa corrente attraversa tutte le celle; la capacità rimane quella di una sola cella, ma la tensione totale è la somma delle tensioni. Le stringhe in serie richiedono omogeneità tra le batterie per evitare squilibri pericolosi.
test, bilanciamento e rischi
In una stringa, se una batteria è più debole o più vecchia, può limitare l’intera serie, portando a prestazioni non affidabili. Nei sistemi critici è spesso più corretto valutare l’intera serie, soprattutto quando le batterie hanno la stessa età, lo stesso ciclo di lavoro e valori non più uniformi. Il parallelo, invece, tende a mascherare problemi di una batteria debole dietro una forte: testare l’intero sistema in parallelo non mostra immediatamente quale sia la batteria difettosa senza scollegare le batterie. Per questo, per i sistemi paralleli, è necessario scollegare il collegamento in parallelo e testare ciascuna batteria singolarmente. Certo, richiede più tempo, ma è l’unico modo per verificare le reali condizioni di ciascuna batteria.
Un isolatore o combinatore difettoso può influire sui test: un isolatore difettoso può impedire alla batteria ausiliaria di caricarsi correttamente, facendola apparire scarica anche se la batteria stessa è in buone condizioni; un combinatore bloccato nella posizione errata può mantenere le batterie collegate quando dovrebbero essere isolate. Verificare sempre il funzionamento dell’isolatore e del combinatore durante la diagnosi di un sistema a doppia batteria, poiché il dispositivo di controllo è parte integrante del sistema tanto quanto le batterie.
caratteristiche pratiche per l’uso in auto e veicoli ricreazionali

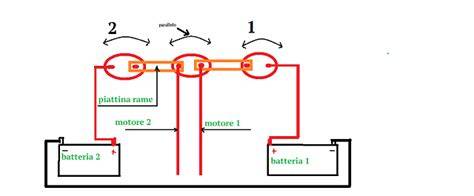

Nelle applicazioni automobilistiche e marine, due batterie possono essere collegate in parallelo o mantenute isolate a seconda dell’uso: in parallelo si ha maggiore capacità, in serie tensione maggiore. Nei camper e nelle imbarcazioni si usano spesso sistemi con isolatori o combinatori automatici per gestire l’interazione tra batterie diverse. L’uso del parallelo senza controllo può portare a sorgenti di correnti parassite e a una carica non uniforme tra le batterie. Le condizioni operative e le differenze tra batterie in termini di età e chimica hanno un impatto significativo sulle prestazioni del sistema.
test affidabili e strumenti
Per ottenere risultati accurati, è necessario identificare la configurazione: è parallela o isolata? Le batterie sono dello stesso tipo e della stessa età? Per i sistemi paralleli, scollegare il collegamento parallelo e testare ciascuna batteria singolarmente. Per i sistemi isolati, testare ciascuna batteria nel suo ruolo specifico utilizzando i parametri corretti per le batterie di avviamento rispetto a quelle a ciclo profondo. I test di conduttanza offrono vantaggi rispetto ai metodi tradizionali: identificano sottili differenze nelle condizioni della batteria prima del guasto completo, fornendo i dettagli diagnostici necessari per raccomandazioni affidabili.
In ambito pratico, non sostituire una sola batteria in una stringa parallela: sostituire entrambe se sono entrambe vecchie o se una è gravemente deprivata, per evitare squilibri di età e di capacità. Nei sistemi isolati, la batteria di avviamento deve essere testata per le esigenze di avviamento del motore, mentre la batteria ausiliaria deve essere testata secondo i requisiti di ciclo profondo. I falsi positivi di guasti possono emergere se si valutano entrambe le batterie con gli stessi standard; è necessario valutare ogni batteria nel suo contesto operativo.
UPS e stringhe in serie
Le batterie UPS in serie sono costruite per aumentare la tensione totale del banco mantenendo invariata la capacità della stringa. Se un UPS richiede 48V, serve una stringa di quattro monoblocchi da 12V collegati in serie, e la capacità resta la stessa come Ah. Una stringa in serie non aumenta gli Ah, ma aumenta la tensione; quindi per aumentare l’autonomia a parità di tensione si può utilizzare una coppia di stringhe in parallelo, sempre in base alle specifiche dell’UPS e al progetto.
La gestione di stringhe, compatibilità tra batterie e bilanciamento tra diverse stringhe richiede attenzione: eventuali differenze di età o di tipo tra i blocchi possono compromettere la sicurezza e l’affidabilità. La sostituzione di una batteria singola in una stringa può non ripristinare la sicurezza del sistema se restano differenze tra i blocchi; spesso è preferibile sostituire l’intera stringa o l’intero banco se le condizioni lo richiedono. Il parallelo tra stringhe va progettato con batterie omogenee, cablaggi bilanciati, protezioni adeguate e controlli periodici.
faq e spiegazioni rapide
- Come si testa con precisione un sistema a doppia batteria in parallelo? Scollegate il collegamento in parallelo tra le batterie e testatele singolarmente rispetto alle loro specifiche nominali. Testare il sistema combinato con entrambe le batterie collegate mostrerà cosa sta mascherando la batteria più potente.
- È possibile sostituire una sola batteria in una configurazione a doppia batteria in parallelo? Tecnicamente sì, ma spesso non è la scelta giusta. Collegare in parallelo una batteria nuova e una vecchia crea una differenza di resistenza che accelera l’invecchiamento della nuova.
- Qual è la differenza tra una batteria di avviamento e una batteria ausiliaria a ciclo profondo in un sistema isolato? Le batterie di avviamento erogano una breve e potente scarica per l’avviamento, mentre le batterie a ciclo profondo sono progettate per scariche costanti e prolungate. Valutare una batteria ausiliaria secondo gli standard delle batterie di avviamento può produrre risultati fuorvianti.
- Come influisce un isolatore difettoso sui test? Può impedire la carica corretta della batteria ausiliaria, facendola apparire scarica anche se non lo è; verificate isolatore e combinatore durante la diagnosi.
In definitiva, i sistemi a doppia batteria sono sempre più comuni in vari settori: flotte commerciali, veicoli ricreazionali, imbarcazioni e applicazioni con elevati carichi accessori. Saper testare correttamente queste configurazioni distingue un tecnico competente, riduce errori diagnostici e aumenta la fiducia del cliente. Il tempo dedicato al collaudo si traduce in maggiore precisione e soddisfazione, e con la giusta diagnostica si ottiene praticamente un controllo veloce e affidabile dei sistemi a doppia batteria.
