Il sistema split è utilizzato sia per i condizionatori sia per le pompe di calore. La versatilità dei sistemi split li rende adatti a un'ampia varietà di ambienti, dalle abitazioni agli spazi commerciali, grazie alla loro capacità di essere installati senza la necessità di complessi condotti d'aria. Grazie alla moderna tecnologia, i condizionatori split non solo offrono un ambiente confortevole, ma puntano anche all'efficienza energetica: molte unità presentano valori elevati di SEER (Seasonal Energy Efficiency Ratio) e HSPF (Heating Seasonal Performance Factor), testimoniando un funzionamento efficiente sia in raffreddamento che in riscaldamento.
L'installazione di un sistema split richiede l'intervento di tecnici qualificati per garantire il corretto posizionamento delle unità interne ed esterne e il passaggio sicuro del tubo di collegamento tra le due parti. SISTEMI SPLIT: sistemi split sono caratterizzati dal fatto che il circuito frigorifero non è monoblocco, ma è diviso in due parti, una all'interno del locale da climatizzare (contenente l'evaporatore) e l'altra all'esterno, contenente il compressore (per motivi di rumore) e il condensatore per lo smaltimento del calore, appunto nell'aria esterna. Il capillare è posizionato all'esterno nei piccoli sistemi mono o multisplit, anch'esso per problemi di rumorosità, mentre nei sistemi multipli a flusso di refrigerante variabile è sostituito da una valvola d'espansione, posizionata nell'unità interna o nel distributore. Quando si parla di climatizzatori split, normalmente si intende sistemi ad espansione diretta, cioè lo scambio di calore tra il refrigerante e l'aria del locale da climatizzare avviene direttamente (senza fluidi intermedi), tramite una batteria posta nell'unità interna.-tempi di risposta del sistema particolarmente rapidi.
Tipologie principali di sistemi split
Climatizzatori d'ambiente di tipo split sono nati per soddisfare le esigenze di un singolo locale, con una qualità "accettabile" dal punto di vista del benessere, ma negli ultimi anni vi è stata una notevole evoluzione di questa tipologia di macchine, per cui è ora possibile ottenere prestazioni interessanti da impianti che utilizzano apparecchi di questo tipo, non solo in termini di qualità dell'aria, ma anche per edifici con diversi locali, dove una sola unità esterna può gestire molte unità interne. Il tutto grazie ad una elettronica avanzata.

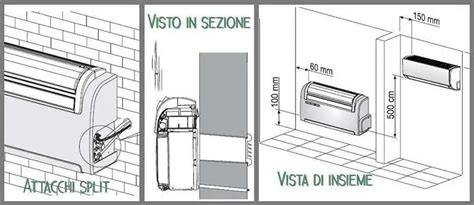

Portatile split (figura 1): derivato dal climatizzatore monoblocco ma con il condensatore esterno, collegato all'unità interna tramite un "cordone ombelicale" flessibile, contenente i tubi del refrigerante, il cavo elettrico di alimentazione del ventilatore del condensatore ed il tubo di scarico condensa. Ingombro ridotto, potenzialità frigorifere limitate. Utilizzo: da scegliere quando si vuole subito il "freddo" senza particolari esigenze di comfort.
Monosplit (figura 2): lo split classico e più semplice con una unità interna (parete, pavimento, soffitto, controssoffitto o canalizzata) collegata con una unità esterna. Eccellente rapporto prezzo/prestazioni, scarico condensa. Utilizzo: è il sistema da scegliere quando si ha un solo locale da climatizzare oppure più locali, ma situati lontani tra di loro o con percorsi difficili per i collegamenti frigoriferi. In questo caso abbiamo tante unità esterne quante quelle interne. Attualmente si va sempre più verso la velocità variabile del compressore, tramite "inverter" che permette una potenza frigorifera variabile al sistema. Questo consente una modulazione della macchina per adeguarsi al carico termico dell'impianto, con notevoli vantaggi in termini di comfort, di risparmio energetico ed economico, minor consumo elettrico ed impegno di potenza, maggior vita del compressore.
Multisplit (figura 3): i sistemi multisplit sono costituiti da una unità esterna collegata ad una serie di unità interne, tante quante sono i locali da climatizzare. Macchine con compressore/i a velocità variabile (VRF) o a volume variabile (VRV). Vantaggi/svantaggi generali: buona qualità dell'aria, ottimo controllo della temperatura, ottima deumidificazione, buona filtrazione; però non c'è ricambio d'aria di rinnovo, che va garantita con un impianto separato. Il grande vantaggio è avere una sola unità esterna.
Multisplit con più compressori dedicati a velocità fissa (figura 5): due o tre compressori a velocità fissa nell'unità esterna, collegati a corrispondenti unità interne. La grande differenza è che i consumi sono proporzionati ai carichi termici interni; funzionano solo il compressore relativo alla propria unità interna. Utilizzo tipico: abitazioni, uffici con esposizioni diverse o fasce orarie differenti.
Multisplit con compressore a velocità variabile (Inverter): un solo compressore a velocità variabile, collegato a più unità interne. Il consumo è proporzionale al carico termico complessivo delle unità interne. Il funzionamento ai carichi parziali è interessante per l'efficienza e i rendimenti termodinamici. Disponibile sia in solo freddo sia in pompa di calore. Tuttavia, il funzionamento può essere o in freddo o in caldo per tutte le unità, senza indipendenza delle unità interne. Risparmio energetico, investimento iniziale elevato. Utilizzo tipico: uffici o ambienti con carichi termici molto variabili o fasce orarie diverse. Possibilità di sistemi a due o tre tubi con distribuzione sofisticata del refrigerante.
Impieghi e flessibilità: i sistemi split permettono collegamenti quelli lunghi (fino a 100 m) e dislivelli anche notevoli (fino a 50 m). Queste macchine possono offrire contemporaneità di raffreddamento e riscaldamento mediante sistemi a due o tre tubi ed una gestione elettronica sofisticata. Possibilità di unità interne con trattamento dell'aria primaria di rinnovo e manutenzione affidata a tecnici specializzati.
Scelta della tipologia e dimensionamento: principi pratici
Tra i vantaggi principali dei sistemi split: migliore qualità dell'aria, controllo preciso della temperatura, deumidificazione efficace, filtrazione di alta qualità. Il trattamento dell'aria e la gestione termica contribuiscono al benessere abitativo, diminuendo allergeni e batteri e migliorando la qualità del sonno e la produttività. È fondamentale però scegliere il sistema più adatto alle proprie esigenze con l'aiuto di un professionista esperto, valutando l'efficienza energetica, la configurazione dell'edificio e i carichi termici.
Il principio di funzionamento dei climatizzatori si basa su un ciclo di refrigerazione: compressore, condensatore, valvola di espansione ed evaporatore. Questo ciclo, ripetuto continuamente, permette di trasferire calore dall'interno all'esterno e mantenere ambiente confortevole.
Esistono diverse tipologie di climatizzatori: centralizzati VRF, climatizzatori a finestra, portatili, a soffitto e senza tubo. Ogni tipologia ha caratteristiche, vantaggi e limiti, specie in termini di efficienza energetica, rumorosità e possibilità di installazione in determinate strutture edilizie.
Per quanto riguarda i climatizzatori a pompa di calore aria-aria, essi possono sia raffreddare che riscaldare, invertendo il ciclo di refrigerazione e trasferendo calore dall'esterno all'interno durante l'inverno. I condizionatori fissi split combinano unità interne ed esterne: monosplit o multisplit, offrendo efficienza energetica elevata e funzionamento silenzioso.
Il calcolo della potenza necessaria si basa generalmente su una stima di circa 0,1 kW per metro quadrato, equivalente a circa 3.412 BTU/h per metro quadrato, ma la valutazione reale deve tenere conto di esposizione solare, numero di occupanti, isolamento dell'edificio, presenza di elettrodomestici, umidità e modulo di utilizzo. Esistono calcolatori online, ma è sempre consigliabile una valutazione professionale per individuare la taglia ideale in BTU o kW e la configurazione più efficiente.
Tra le considerazioni pratiche: l'efficienza energetica è misurata dal SEER; la rumorosità dell'unità interna è cruciale per camere da letto o spazi di lavoro; l'installazione richiede attenzione al contesto edilizio e alle limitazioni strutturali. Infine, la dichiarazione di conformità rilasciata dal tecnico al termine dell'installazione è parte essenziale della documentazione dell'impianto.
Nella scelta tra molteplici modelli, è utile considerare anche i costi: mono split tipicamente tra 300 e 1.200 euro; dual split tra 800 e 2.000 euro. I climatizzatori portatili, pur essendo una soluzione economica e flessibile, presentano costi di gestione superiori a lungo termine a causa di minore efficienza energetica e minore raffreddamento uniforme.
Le pompe di calore split offrono versatilità superiore rispetto ai modelli monoblocco, con unità interne compatte, componenti protetti dalle intemperie e gestione energetica avanzata. La scelta tra diverse configurazioni deve considerare l'uso locale, le condizioni di installazione e gli obiettivi di efficienza energetica.
