Uno scambiatore di calore è un dispositivo termotecnico progettato per trasferire energia termica tra due fluidi a temperature diverse senza miscelarli in modo controllato ed efficiente. Viene utilizzato per mettere in contatto termico due fluidi, mantenendoli separati ma permettendo il passaggio di calore. Questo processo è alla base di numerose applicazioni, dal riscaldamento domestico ai processi industriali complessi. Quando lo scambio termico è ottimizzato, si ottengono migliori prestazioni e minori consumi energetici. Per questo motivo gli scambiatori di calore sono elementi chiave nella gestione dell’energia. Proseguendo la lettura approfondiremo le principali tipologie e i criteri di scelta.
Una breve storia e l’evoluzione tecnologica
Le prime evidenze di sistemi assimilabili agli attuali scambiatori di calore risalgono al tardo periodo della Repubblica romana, quando venivano impiegati per il riscaldamento dell’acqua nei calidaria delle Terme romane. In questa fase iniziale, il trasferimento termico avveniva facendo scorrere i fumi prodotti dalla combustione della legna a contatto con lastre di pietra, mentre sul lato opposto veniva fatta passare l’acqua da riscaldare. In epoche successive, i fumi iniziarono a essere convogliati in canali ricavati nella stessa pietra, dando luogo a una configurazione rudimentale paragonabile a un primo “fascio tubiero”. Nonostante ciò, l’assenza di un vero contenimento del fluido freddo, cioè dell’acqua, rende ancora discutibile l’impiego del termine scambiatore nel senso tecnico moderno.
Dal XVIII secolo si afferma invece la caldaia a tubi di fumo, una soluzione in cui, oltre al calore radiante proveniente dal focolare, viene recuperato anche il calore sensibile dei fumi. Nello stesso contesto compaiono i condensatori, elemento essenziale del motore a vapore, che sin dalla loro origine vengono configurati come fasci tubieri. Nei decenni successivi si sviluppa poi la caldaia a tubi d’acqua, considerata più efficiente rispetto alle tecnologie precedenti.
A partire dagli anni 1930, accanto alle superfici tubolari iniziano a diffondersi superfici piane, anche corrugate, che rappresentano la base costruttiva degli attuali scambiatori a piastre e degli scambiatori a spirale, oltre che dello scambiatore a lamelle sviluppato da Ramens Patenter. Il primo scambiatore a piastre viene introdotto nel 1923 da Richard Seligman, fondatore di APV International. Sempre dagli anni 1930 si diffondono anche gli scambiatori a spirale, utilizzati per la prima volta in Svezia nel settore dell’industria cartaria. Nel 1939 viene inoltre fondata la Tubular Exchanger Manufacturers’ Association, TEMA, organismo incaricato della pubblicazione di norme dedicate alla classificazione, al dimensionamento e alla costruzione degli scambiatori a fascio tubiero e mantello. Nel 1942 London e Seban introducono infine il metodo ε-NTU, impiegato per la stima dell’efficienza termica di uno scambiatore di calore.

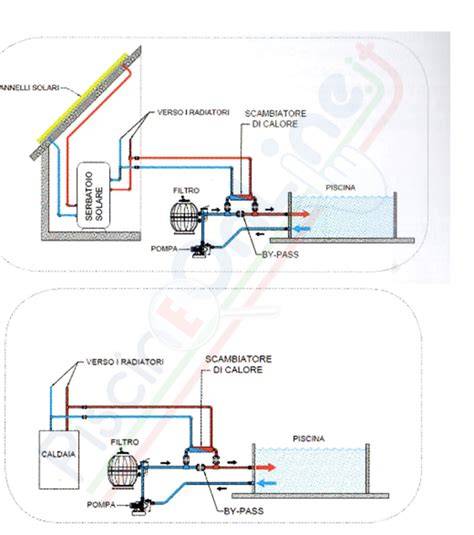

Come funziona uno scambiatore di calore
Lo scambiatore di calore trasferisce energia termica tra due fluidi (liquidi o gas) a temperature diverse, senza che si mescolino, sfruttando la conduzione attraverso una superficie separatrice. In ambito civile e industriale, uno scambiatore di calore viene selezionato per riscaldare, raffreddare, condensare, evaporare o recuperare calore, mantenendo sotto controllo perdita di carico, stabilità del processo e qualità dei fluidi trattati.
Nella pratica progettuale, lo scambiatore di calore lavora quasi sempre con fluidi separati da una superficie di scambio, perché il contatto diretto può generare miscelazione, perdita di prodotto o contaminazione della corrente. Questa distinzione ha effetti immediati sulla scelta dei materiali, sulla sanificabilità e sul tipo di manutenzione da prevedere.
La differenza di temperatura tra lato caldo e lato freddo, insieme al coefficiente di scambio, determina la potenza termica trasferibile. La relazione q = U A ΔTmedia sintetizza il nesso tra coefficiente globale U, area di scambio A e differenza media di temperatura. La conduzione attraversa la parete separante; la conducibilità del materiale, lo spessore e la presenza di depositi incidono sulla resistenza termica. La convezione sui due lati della superficie è un fattore chiave del coefficiente di scambio termico, influenzato dalla velocità del fluido, dal regime di moto, dalla viscosità e dalla geometria del canale. La radiazione ha ruolo ridotto nei normali circuiti liquido-liquido a temperatura moderata, ma cresce in processi ad alta temperatura o con fiamma.
I profili di flusso influenzano l’efficienza: equicorrente, controcorrente e correnti incrociate. Nell’equicorrente i due fluidi avanzano nella stessa direzione; nella controcorrente i fluidi scorrono in versi opposti; nelle correnti incrociate si osservano spesso recuperatori aria-aria e scambiatori compatti per aria e fumi. La scelta del profilo influisce sull’uscita termica, sull’area di scambio e sul compromesso compattezza/prestazione.
Tipologie di scambiatori e criteri di scelta
Le tipologie si distinguono per geometria costruttiva: tubi concentrici, tubi e mantello, scambiatori a piastre, batterie alettate e modelli compatti per recupero termico. Lo scambiatore a piastre usa canali stretti e superfici corrugate per aumentare turbolenza e coefficiente di scambio termico, offrendo apparecchiature compatte e ad alta area di scambio. Richiede però controlli su particolato, durezza dell’acqua e caduta di pressione.
Lo scambiatore a fascio tubiero e mantello resta standard nelle linee a elevata pressione, alte temperature, fluidi sporchi o servizi che richiedono pulizia meccanica del fascio; è robusto ma spesso più ingombrante rispetto agli scambiatori a piastre. Il doppiotubo e la serpentina trovano spazio in servizi ausiliari, banche prova e linee a geometria facilmente ispezionabile, offrendo chiarezza fluidodinamica per dimensionamenti.
La classificazione per processo distingue raffreddatori, riscaldatori, evaporatori, condensatori, ribollitori e degasatori. Alcune apparecchiature operano in monofase, altre cambiano stato; la differenza principale sta nel controllo di temperatura, pressione e superficie richiesta.
Nel caso degli scambiatori aria-acqua, si incontrano UTA, ventilconvettori, batterie di recupero, aerorefrigeranti e pompe di calore. Nei sistemi di ventilazione meccanica a doppio flusso, l’efficienza dei recuperatori arriva all’80-90%. Negli scambiatori acqua-acqua il progetto ruota attorno a durezza, corrosività, pH, portata, temperatura e qualità del trattamento chimico; dominano in separazione di circuiti, acqua calda sanitaria e teleriscaldamento.
Scambiatori acqua-gas e acqua-olio operano con differenze marcate di viscosità e capacità termica; il lato gas richiede grandi superfici o alette e il lato olio richiede attenzione alla viscosità per mantenere una buona convettività senza aumentare eccessivamente la perdita di carico.
Parametri di scelta e dimensionamento
Il dimensionamento richiede dati termici e fluidodinamici misurabili: temperatura di ingresso/uscita, portata, potenza termica, viscosità, fouling, area di scambio e perdita di carico. La viscosità influisce sui Reynolds, sul coefficiente di scambio e sulla potenza assorbita da pompe e ventilatori, richiedendo talvolta geometrie che favoriscano turbolenza. La corrosività guida la scelta di materiali (inox, leghe di nichel, titanio, rivestimenti) per resistere a condizioni aggressive; il fouling va considerato per prevedere margini di progetto e piani di pulizia.
Le condizioni operative di progetto definiscono il punto di lavoro: temperatura, pressione e portata non sono indipendenti. Se si cambiano, cambiano duty termico e tenuta fluidodinamica. In presenza di cambiamento di stato, la temperatura va letta insieme alla pressione di esercizio. La portata determina quanta energia trasferita e la velocità del fluido, influenzando anche la scelta del flusso e della sezione di passaggio.
Teleriscaldamento e applicazioni di lungo raggio
Il teleriscaldamento è una fonte di calore versatile, che permette di utilizzare eccedenze di calore da impianti di incenerimento, processi industriali, fonti geotermiche, solare termico, cogenerazione e calore residuo da centrali a combustibili fossili. Esistono anche centrali dedicate al teleriscaldamento, come un impianto di cogenerazione, che possono utilizzare olio di combustione, gas o legno. Un punto di forza è la possibilità di impiegare calore residuo di processo, rendendo l’energia utile invece che sprecata.
In Svizzera, il teleriscaldamento contribuisce all’obiettivo di neutralità climatica e viene promosso come opzione flessibile e scalabile, con potenziali estensioni di rete significative, soprattutto in aree urbane e grandi complessi. I vantaggi includono minori costi di manutenzione, assenza di caminetto, riduzione delle polveri sottili e emissioni, nonché riduzione degli spazi necessari per stoccaggio di combustibili. Le soluzioni si integrano spesso con fonti rinnovabili locali per accompagnare la domanda di calore e la decarbonizzazione del settore edilizio e industriale.
Per offrire una preview pratica, aziende come Vaillant propongono soluzioni integrate con sottostazioni di teleriscaldamento, controllo da remoto e moduli adatti a edifici di diverse dimensioni, facilitando gli allacciamenti e la gestione energetica complessiva.
Scambiatori di calore nelle caldaie e loro tipologie
Lo scambiatore di calore è uno dei componenti più importanti all’interno di una caldaia. Il suo compito è trasferire il calore generato dalla combustione all’acqua del circuito di riscaldamento permettendo, come accennato in precedenza, il riscaldamento degli ambienti e, se previsto, la produzione di acqua calda sanitaria. Questo processo avviene grazie a principi termodinamici ben precisi e attraverso una progettazione ingegneristica che massimizza l'efficienza energetica.
Lo scambiatore lavora secondo il principio di equilibrio: finché esiste una differenza di temperatura tra due fluidi, quello più caldo cede energia termica a quello più freddo senza contatto diretto. Nei sistemi di condensazione, l’energia può essere aumentata grazie alla condensazione del vapore nei gas di scarico, migliorando ulteriormente il rendimento. Il design influisce notevolmente sull’efficienza: geometrie ottimizzate, superfici estese e materiali ad alta conducibilità permettono di aumentare la quantità di calore trasferito in tempi ridotti e con minori perdite.
Esistono diverse tipologie di scambiatori di calore nelle caldaie: monotermico, bitermico, a blocchi, a piastre e a spirale. Lo scambiatore monotermico prevede due unità separate per sanitario e riscaldamento; lo scambiatore bitermico integra i due circuiti ma mantiene separati i flussi; lo scambiatore a blocchi gestisce aria e acqua in un’unica struttura; lo scambiatore a piastre è compatto ed efficiente, molto comune nelle caldaie a produzione istantanea di acqua calda; lo scambiatore a spirale offre ampia superficie di scambio in spazi ristretti ed è particolarmente adatto a condizioni di installazione contenute.
Materiali e segnali di malfunzionamento
I materiali più comuni includono rame, acciaio inox e alluminio-silicio. La scelta dipende dalla resistenza termica, dalla durata, dalla corrosività dei fumi e dalla compatibilità di processo. I segnali di malfunzionamento includono perdita di pressione, riduzione dell’efficienza, rumori anomali, riscaldamento non uniforme e messaggi di errore sul display. La manutenzione periodica è fondamentale per mantenere l’efficienza e prolungare la vita utile dell’impianto.
La pulizia dello scambiatore, spesso eseguita tramite lavaggio idrodinamico o decalcificazione, è cruciale per prevenire ostruzioni che limitano il passaggio dell’acqua e degradano lo scambio termico. Frequenze consigliate variano, ma in generale l’ispezione e la verifica vanno eseguite almeno una volta all’anno, con intervalli diversi in caso di acqua particolarmente dura o usi intensi.
Comfort termico, risparmio energetico e scenari di applicazione
Uno scambiatore di calore in salute permette comfort termico e risparmio energetico, influenzando direttamente i consumi e la durata dell’impianto. Scambiatore ben mantenuto migliora le prestazioni della caldaia, riduce le emissioni e aumenta il valore dell’impianto. Le pompe di calore, che sfruttano scambiatori di piastre o altri tipi, beneficiano di una maggiore superficie di scambio per utilizzare fonti rinnovabili come l’energia geotermica e ridurre i costi energetici, con l’opzione di sistemi monoblocco o split a seconda dell’architettura dell’impianto.
Le pompe di calore hanno COP tipici intorno a 3, rendendo possibile un rapporto tra calore fornito e energia elettrica consumata superiore di circa 2-3 volte, a seconda delle condizioni operative. Possono operare anche in modalità raffrescamento invertendo il ciclo. Le sorgenti fredde tipiche includono aria, acqua di falda o superficiale e terreno, con differenze di temperatura che influenzano l’efficienza stagionale.
Alcune note su progetti e strumenti di valutazione
Esistono strumenti di valutazione come software educativi e applicazioni di simulazione che aiutano a stimare la fattibilità della sostituzione di una caldaia con una pompa di calore mantenendo il circuito idraulico esistente, con stime di risparmi energetici ed emissioni evitate. Questi strumenti considerano anagrafe dell’immobile, involucro, dati della caldaia e dei radiatori, e consumi energetici per offrire una simulazione realistica.
In sintesi, gli scambiatori di calore sono componenti chiave per l’efficienza energetica in impianti HVAC e processi industriali. La loro scelta dipende da potenza termica richiesta, pulibilità, spazio disponibile, fluido trattato e perdita di carico ammissibile. Una manutenzione regolare assicura prestazioni elevate, riduzione dei costi di gestione e rispetto delle normative, mentre l’uso di soluzioni moderne e marchi affidabili può accompagnare l’impianto verso una gestione energetica sostenibile nel tempo.
