Le sonde di temperatura a contatto misurano la temperatura di una superficie, come l’esterno di un tubo, e sono note come sonde di temperatura per tubazioni. La misurazione della temperatura superficiale è spesso preferita in contesti industriali dove è necessario monitorare lo stato della superficie del tubo senza aprire il processo. In alternativa, per misurare la temperatura del fluido in movimento nel tubo si utilizzano sensor inline appositamente progettati. Grazie ai raccordi ad innesto rapido, è possibile installarli rapidamente nel sistema.
Il puntale di misurazione, dalla forma particolare, garantisce un eccellente trasferimento di calore dal tubo alla sonda, e l’occhiello sulla punta consente di fissarla saldamente per una lettura affidabile e precisa. La robustezza della struttura delle sonde a contatto si traduce in prestazioni durature anche in ambienti industriali esigenti. Per temperature elevate, sono disponibili sensori a contatto basati su cavo ad isolamento minerale, con adattatori appositamente sviluppati che assicurano un buon trasferimento di calore al sensore.
Gamma di temperature e tipologie di sensori
Nell’intervallo di temperatura da -40 a 85 °C, è consigliato un sensore di contatto per tubi ICSkin, progettato per adattarsi perfettamente al tubo e facile da fissare. Per temperature tra 85 e 105 °C, una sonda a cavo sovrastampata con adattatore di superficie rappresenta una buona soluzione. Per temperature superiori, le termoresistenze con isolamento minerale offrono robustezza e protezione IP67. Gli adattatori opzionali per superfici piane o tubi facilitano un buon trasferimento termico e una facile installazione. Se è necessaria un’alta precisione su un intervallo piuttosto ampio di temperature, una Pt100 o Pt1000 sono scelte adeguate, con cablaggi a tre o quattro fili a seconda della lunghezza del cavo. Gli NTC sono economici e utili per finestre di temperatura più limitate.
Le sonde di contatto misurano la temperatura superficiale e quindi non rilevano direttamente la temperatura del fluido all’interno del tubo; possono però misurare senza aprire il processo, evitando l’influenza su pressione e flusso. Una regola empirica indica che raddoppiando il diametro si quadruplica il tempo di risposta della sonda. Tutte le sonde autosen sono disponibili in versioni Pt1000/Pt100 e devono essere collegate a unità di valutazione adeguate.
Tipi di sensori e funzionamento
Termistori (NTC o PTC) cambiano la resistenza elettrica con la temperatura: i NTC riducono la resistenza al crescere della temperatura, i PTC aumentano la resistenza con l’aumento della temperatura. Pt100 e Pt1000, basati su resistori in platino, offrono alta precisione e ripetibilità, ma richiedono circuiti di valutazione adeguati e possono essere sensibili a deformazioni meccaniche se non correttamente montati. Gli RTD, in particolare quelli in platino, sono spesso impiegati in processi dove è essenziale un’elevata accuratezza e ripetibilità, ma hanno geometrie rigide che limitano la flessibilità di installazione.
Le termocoppie, invece, resistono bene a temperature estreme, vibrazioni e contatti fisici, ma offrono minore precisione e stabilità nel tempo rispetto agli RTD e ai termistori. La scelta tra termocoppie, RTD e termistori dipende dalla temperatura prevista e dai requisiti di precisione, non dal tipo di riscaldatore: eccezione è quando il sensore è integrato direttamente nella confezione del riscaldatore.
Posizionamento, ambiente e durata

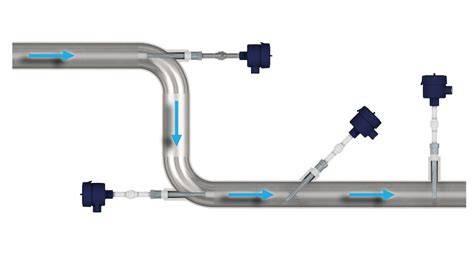

Il posizionamento del sensore è cruciale: se è troppo alto nel forno o lungo una tubazione, potrebbe rilevare temperature non rappresentative della zona interessata, compromettendo la lettura. La profondità di immersione influisce su letture e sull’interazione tra fluido e ambiente. Le sonde devono essere scelte e posizionate tenendo conto di temperature ambiente, portata, e condizioni di installazione per garantire letture affidabili e stabili nel tempo.
Le sonde a contatto, se correttamente installate, possono funzionare per molti anni. Le termocoppie sono generalmente più robuste in ambienti con vibrazioni e alte temperature, mentre RTD e termistori offrono maggiore sensibilità e precisione. Le cause comuni di guasto includono esposizione a temperature oltre il valore nominale e ingressione di umidità; in sistemi critici si ricorre spesso a ridondanza e a sensori di sicurezza per evitare fermate non pianificate e rischi di sicurezza. La scelta e l’implementazione del sensore giusto influiscono sull’efficienza, sulla produttività e sui costi operativi dell’impianto.
Esempi di applicazioni e considerazioni per l’industria
Nel settore dei semiconduttori, una riduzione di un decimo di grado nell’accuratezza può comportare perdite significative di rendimento. In ambito alimentare, biotech e manifatturiero, la scelta della sonda determina la corretta gestione termica nei sistemi di produzione, stoccaggio e raffreddamento. Le applicazioni tipiche includono monitoraggio di temperature di processo, aria e superfici interne ed esterne protette. Le sonde possono essere montate a contatto con fluido in serbatoi, contenitori e tubazioni oppure su superfici. L’installazione di sonda strap-on permette di mantenere la tubazione chiusa e facilita l’uso in spazi ridotti, grazie a staffe di montaggio rapido e a custodie a contatto arrotondato per adattarsi ai vari diametri di tubo.
In termini di manutenzione, è consigliabile monitorare e sostituire proattivamente i sensori soggetti a condizioni difficili. L’uso di sensori ridondanti può garantire spegnimenti sicuri in caso di letture anomale, riducendo tempi di fermo e rischi per la sicurezza.
Nell’offerta tecnica: la sonda strap-on TF44 di alluminio offre buona conducibilità termica e facilita l’installazione in tubi con diametri da 12 a 42 mm, con una configurazione di montaggio rapido. Rispetto alle sonde con attacco filettato, l’installazione strap-on è meno onerosa in termini di materiale e manodopera, sebbene l’installazione in spazi ristretti stia diventando sempre più complessa in sistemi moderni. Per ulteriori informazioni, contattate un rappresentante Watlow.
| Tipo sensore | Intervallo tipico | Limitazioni | |
|---|---|---|---|
| Pt100/Pt1000 | -200 °C a ~850 °C | Alta precisione, ripetibilità | Cablaggio e centralina adeguati |
| RTD | -200 °C a ~850 °C | Alta accuratezza | Rigide, meno flessibili |
| NTC | -50 °C a ~125 °C | Economici, buoni per picchi rapidi | Non linearità, limitazioni a temperatura |
| PTC | -50 °C a ~300 °C | Stabilità a lungo termine | Intervallo limitato |
| Termocoppie | -200 °C a >1000 °C | Robustezza, velocità | Precisione variabile |
Se desiderate un elevata accuratezza su un ampio intervallo di temperatura, considerate l’uso di Pt100/PT1000; se la robustezza e un rapido tempo di risposta sono cruciali, le termocoppie possono essere preferite. Per nuclei o setup particolari, i sensori possono essere progettati con adattatori o custodie specifiche per massimizzare trasferimento termico e facilità d’installazione. Contattate Watlow per una consulenza personalizzata sulla scelta del sensore giusto per la vostra applicazione.
