Il ruolo dei sensori nel controllo della temperatura è molto ampio. Il sensore può rilevare la temperatura ambiente e inviare le informazioni al termostato. Il sensore incorporato viene solitamente installato direttamente all'interno del termostato, il che consente di risparmiare spazio di cablaggio ed elimina la necessità di installazione manuale. Tuttavia, per alcune persone che prestano maggiore attenzione alla stabilità e alla precisione, il sensore integrato non è sufficiente, perché la posizione è fissa e potrebbero esserci fluttuazioni relativamente grandi a causa dell’impatto ambientale. Sia i sensori integrati che quelli esterni hanno i loro vantaggi e svantaggi.
La gestione della temperatura nel contesto della Alfa 147 coinvolge anche il sensore di temperatura liquido di raffreddamento (CTS). Il sensore CTS ha il compito fondamentale di monitorare la temperatura del liquido refrigerante consentendo alla centralina ECU di controllare parametri tra cui l’iniezione del combustibile e l’attivazione della ventola di raffreddamento. Questo sensore, chiamato anche sensore temperatura motore, fa inoltre da “spia” a un’ eventuale malfunzionamento della ventola di raffreddamento, che potrebbe essersi rotta non garantendo il flusso d’aria aggiuntivo necessario a raffreddare il radiatore e il liquido che scorre al suo interno e cede il calore assorbito.
Ogni motore ha il suo specifico sensore liquido di raffreddamento, che generalmente è avvitato sul monoblocco o in certi casi anche sul gruppo termostatico o sulla flangia porta termostato. Il suo funzionamento si basa sulla variazione della resistenza elettrica in funzione della temperatura. Se il motore è freddo la resistenza del sensore è alta, e di conseguenza il segnale inviato alla centralina indica una bassa temperatura. Con il motore ancora freddo, la centralina necessita di arricchire la miscela aria-carburante per favorire un’efficiente combustione e rendere più facile la fase di avviamento.
La centralina ECU attiva la ventola quando riceve dal sensore del liquido di raffreddamento un valore di tensione che indica che la temperatura è troppo elevata. Si rende dunque necessaria l’avvio della ventola per raffreddare il radiatore attraverso il flusso d’aria aggiuntivo generato dalla rotazione della ventola, dal momento che l’aria esterna da sola non basta (ad esempio a basse velocità o durante le soste).
Avvio e spegnimento motore dipendono dal CTS: il sensore fornisce dati fondamentali per determinare le corrette impostazioni di accensione e gestione del motore. Le modalità di gestione variano notevolmente in caso di motore freddo o eccessivamente caldo. Se il sensore temperatura liquido di raffreddamento non funziona correttamente si possono avere svariati problemi che possono portare al surriscaldamento del motore o a un’attivazione anomala della ventola di raffreddamento motore. Il motore non raggiunge la temperatura minima del liquido di raffreddamento. Se si accende la spia del liquido di raffreddamento, comunemente detta anche spia dell’acqua, significa che la temperatura del motore è eccessiva e si sta rischiando un surriscaldamento motore che, nel peggiore dei casi, potrebbe bruciare una guarnizione della testa.
La verifica del CTS viene eseguita dal meccanico con il multimetro, rilevando per prima cosa la resistenza interna del sensore. Successivamente si va a verificare il cablaggio della centralina controllando continuità / cortocircuito verso massa di ogni singolo cavo del connettore. Infine va controllata la tensione di alimentazione del connettore del sensore scollegato con la centralina collegata e accensione inserita: il valore nominale è di circa 5 V. Se non si raggiunge tale valore di tensione va controllata l’alimentazione di tensione della centralina e il collegamento a massa. Se questi sono regolari, il guasto potrebbe riguardare la centralina.
Osservazioni pratiche sull’uso e sull’installazione
Il sensore incorporato è comodo perché riduce l’ingombro e semplifica l’installazione, ma potrebbe introdurre fluttuazioni di lettura dovute a fattori ambientali. Per chi cerca maggiore stabilità e accuratezza, è possibile considerare sensori esterni o soluzioni a bulbo che vadano a posizionarsi in punti strategici del sistema di raffreddamento. È utile monitorare coerenza tra la lettura della lancetta e i segnali della centralina (multiecuscan, Torque, ecc.) per individuare potenziali discrepanze tra temperatura visibile e temperatura reale del motore. In caso di dubbi sulla temperatura di apertura della valvola termostatica o sul corretto funzionamento della ventola, va verificata la taratura del sistema e, se necessario, sostituito o tarato il sensore.

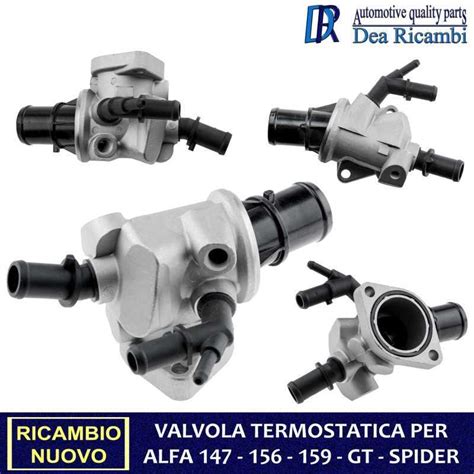

La presenza di informazioni tecniche su codici di ricambio e applicazioni per Alfa Romeo 147 (937) e motori 1.9 JTD aiuta a scegliere componenti compatibili, come ad esempio i codici OE e le specifiche di apertura in °C. L’individuazione di eventuali problemi legati al sensore CTS è cruciale per evitare surriscaldamenti o gestione errata del rapporto aria-carburante, che possono compromettere le prestazioni e la durata del motore.
Situazioni tipiche di diagnosi includono l’osservazione di una differenza di alcuni gradi tra la lettura indicata dalla lancetta e quella registrata da strumenti diagnostici, soprattutto in fase di riscaldamento da freddo o durante variazioni di temperatura operative. Tali differenze possono segnalare discrepanze tra sensore interno, cablaggio o centralina e richiedono una verifica metodica da parte di un meccanico qualificato.
Riassunto delle funzioni principali
- Rilevamento temperatura motore e controllo ventola.
- Gestione miscela aria-carburante in fase di avviamento e motore caldo.
- Comunicazione tra CTS e centralina ECU per ottimizzare accensione e raffreddamento.
- Diagnosi e verifica: controllo resistenza, alimentazione e continuità verso la centralina.
sostituzione del sensore di temperatura del liquido di raffreddamento CTS Opel Corsa
Per una visione sintetica del sistema, è utile consultare risorse video che illustrano il legame tra CTS, centralina e attivazione della ventola, ma l’interpretazione dei segnali va affidata a professionisti durante la diagnostica.
