Le pompe idrauliche rappresentano il cuore di ogni impianto oleodinamico, in quanto trasformano l’energia meccanica in energia idraulica sotto forma di pressione e portata del fluido. Nel contesto industriale e delle macchine mobili, la scelta di una pompa idraulica adeguata deve garantire affidabilità, continuità operativa e prestazioni costanti nel tempo, soprattutto in condizioni di lavoro gravose. All’interno del circuito, la pompa idraulica ha il compito di generare il flusso necessario al funzionamento dell’intero sistema, influenzando direttamente efficienza, precisione e sicurezza operativa. Le pompe idrauliche si distinguono in diverse tipologie, ognuna progettata per rispondere a specifiche esigenze di pressione, portata e controllo del fluido. Un ulteriore elemento distintivo riguarda la portata della pompa, che può essere fissa o variabile. La selezione della pompa idraulica più adatta rappresenta una fase cruciale nella progettazione di un impianto.
Principi di funzionamento comuni

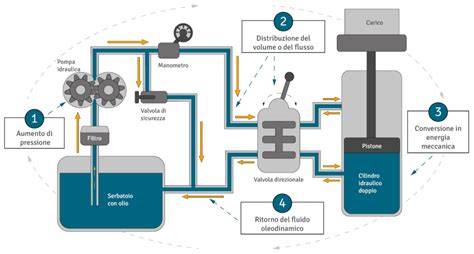

Una pompa idraulica è un dispositivo che converte energia meccanica rotazionale in energia idraulica. Ecco una distinzione che confonde molte persone: una pompa idraulica crea flusso, non pressione. La pressione è il risultato della resistenza a quel flusso a valle. Indipendentemente dal tipo, ogni pompa idraulica funziona sullo stesso principio a due tempi: primo, un volume interno in espansione crea un vuoto parziale; secondo, quel volume interno diminuisce, forzando il fluido intrappolato a uscire attraverso la porta di scarico e nel sistema. Nessun carico, nessuna pressione. La spinta del fluido dipende dall’opposizione del carico; la pompa fornisce flusso che incontra resistenza e genera pressione. Le valvole di ingresso e di uscita assicurano una direzione di flusso continua e controllata.
Tipi principali di pompe idrauliche e loro caratteristiche
Pompe a pistone
La pompa a pistone è una delle tecnologie di alimentazione più potenti, adatta a materiali densi e ad alta viscosità. Funzionamento: il pistone spinge il materiale nel tubo, generando una pressione che permette l’erogazione ad alta pressione tramite l’ugello e la nebulizzazione. La pompa a pistone è un tipo di pompa volumetrica: si attiva quando la pressione scende al di sotto di una soglia e si arresta al raggiungimento della pressione impostata. Le pompe a pistone di WAGNER introducono SSP, Special Spray Power, per materiali ad alta viscosità. I vantaggi includono elevata aspirazione, ottima portata e robustezza, riducendo l’usura. Sono disponibili versioni elettriche o a benzina, e possono essere convertite tra i diversi tipi di azionamento per garantire flessibilità sul cantiere. Le pompe a pistone si distinguono dalle pompe a membrana, a doppia membrana, a vite e a turbina, offrendo un ventaglio di soluzioni per esigenze particolari di lavorazione.
Campo di applicazione: le pompe a pistone supportano una vasta gamma di materiali, dai colori agli intonaci, dagli adesivi ai rivestimenti, includendo vernici, prodotti ignifughi, sigillanti, adesivi per tessuti e rivestimenti spessi. L’uso frequente consente un rapido ammortamento dei costi, offrendo notevole risparmio di tempo e di materiale rispetto ad altri sistemi di applicazione.
Pompe a membrana e doppia membrana (AODD)
Le pompe pneumatiche a membrana utilizzano la pressione dell’aria per muovere una membrana, aspirando e spingendo il fluido tra camere separate; le pompe a doppia membrana (AODD) impiegano due membrane che lavorano in alternanza per movimenti di aspirazione e mandata, offrendo grande versatilità e capacità di gestire fluidi ad alta viscosità con particelle solide. Queste pompe sono particolarmente indicate in ambienti industriali dove si richiede rapidità di regolazione di portata e pressione tramite regolatori della linea aria. La scelta tra membrana e doppia membrana dipende dal tipo di fluido, dalla viscosità e dalle condizioni operative. Nei settori a rischio esplosione, è obbligatorio utilizzare versioni ATEX o equivalenti.
Pompe a vite e pompe a palette
La pompa a vite lavora spostando il fluido attraverso lo statore, consentendo anche lavorazioni di fluidi ad alta viscosità. Le pompe a palette, con rotore scanalato e anello a camma eccentrico, offrono funzionamento molto silenzioso e una portata costante con minori pulsazioni; alcune versioni prevedono cilindrata variabile tramite controllo dell’eccentricità tra rotore e camma. Le pompe a palette si distinguono per la capacità di operare con portate costanti e basse pulsazioni, rendendole adatte a sistemi di serraggio di macchine utensili e applicazioni di precisione. In alcuni modelli, le palette possono essere bilanciate per eliminare i carichi radiali e prolungare la durata dei cuscinetti.
Pompe a pistoni assiali e radiali
I pistoni assiali sono disposti paralleli all’asse motore; l’angolo della piastra inclinata controlla lo spostamento e, di conseguenza, la portata. Nei modelli a pistoni radiali, i pistoni sono orientati radialmente con una camma che guida la corsa. Questi sistemi consentono di raggiungere alte pressioni variare l’output in tempo reale in presenza di carichi variabili.
Pompe centrifughe e autoadescanti
Le pompe centrifughe spostano fluido tramite giranti che accelerano il liquido dal centro verso l’esterno, superando alte prevalenze mantenendo alti i valori di portata. Le pompe centrifughe autoadescanti aspirano aria contenuta nella condotta di aspirazione e creano depressione interna sufficiente a sollevare liquido da pozzi o serbatoi; esistono versioni a canale laterale o con più giranti per aumentare la prevalenza o la portata. Le pompe centrifughe possono essere verticali o orizzontali, alcune versioni sommerse consentono l’installazione sotto il livello del liquido.
Pompe ad aria compressa e intensificatrici
Le pompe idrauliche ad aria comprimida trasformano aria a bassa pressione in forza idraulica ad alta pressione. Il sistema può essere di diverse configurazioni: pompa pneumatica a pistone, pompa pneumatica a membrana o doppia membrana, e pompe a ingranaggi azionate da aria. Le pompe ad aria possono includere turboboster, pressioni di esercizio che variano tra 100 e oltre 1000 bar a seconda della geometria e della logica di interfaccia. I sistemi a cilindrata fissa erogano lo stesso volume per ciclo, mentre quelli a cilindrata variabile permettono di scalare la portata dal 100% a quasi zero, ottimizzando consumo di aria compressa e temperatura dell’olio. Le unità di alimentazione autonome racchiudono pompa, motore, serbatoio, filtri e scambiatori di calore in un unico alloggiamento, facilitando l’installazione e minimizzando i componenti esterni. Nei sistemi ad azionamento pneumatico, la reazione è automatica grazie alla logica pneumatica: la pressione, la portata e l’efficienza dipendono dal carico e dalla geometria della cilindrata.
Scelta della pompa in base all’applicazione
Non esiste un tipo unico di pompa adatto a ogni applicazione. La scelta dipende dall’applicazione specifica, dalla pressione operativa, dal fluido impiegato e dalle condizioni ambientali. Se è necessario superare 5.000 PSI, le pompe a pistoni sono spesso la scelta preferita; se la domanda di flusso è molto variabile, una pompa a pistoni a spostamento variabile con rilevamento del carico consente risparmi energetici significativi rispetto a una pompa a spostamento fisso. La gestione intelligente con sensori IoT per pressione, temperatura e flusso migliora la manutenzione predittiva. Le pompe idrauliche mantengono chiari vantaggi in termini di densità di potenza per applicazioni pesanti, nonostante l’aumento dell’elettrificazione nei macchinari mobili. La corretta selezione evita cavitazione, usura precoce e fermo impianto; in particolare, condensatori, valvole di ritegno, filtri di aspirazione e lubrificazione influenzano drasticamente le performance e la durata.
Problemi comuni e manutenzione
La cavitazione si verifica quando l’ingresso della pompa non soddisfa la richiesta di fluido, producendo bolle di vapore e rumore. L’aerazione è diversa dalla cavitazione ma altrettanto dannosa: l’aria entra attraverso raccordi difettosi o livelli bassi, portando a contaminazioni e malfunzionamenti. La contaminazione da particelle è una delle principali cause di guasto, quindi filtrazione e pulizia del fluido sono essenziali. La manutenzione ordinaria è semplice: controllare guarnizioni, sede delle valvole, pulire filtri e monitorare l’usura delle pale o dei pistoni. L’uso di lubrificante antiusura ISO VG 32 o 46 e la gestione corretta della linea dell’aria compressa sono elementi chiave per prolungare la vita utile delle pompe.
Riassunto operativo: abbina la pompa all’esigenza
- Se servono alta pressione e possibilità di variare l’output in tempo reale, scegli i pistoni (assiali o radiali) o le pompe a palette con cilindrata variabile.
- Se la portata è relativamente costante e la viscosità è moderata, le pompe a ingranaggi o le pompe a membrana/ doppia membrana possono essere adeguate.
- Per fluidi ad alta viscosità e contaminanti, le pompe a pistone o AODD offrono robustezza e versatilità.
- Considera unità autonome per installazioni senza serbatoio esterno o sistemi modulari con compattezza e facilità di manutenzione.
